Technische Details
des Gravitationswellen-Detektors GEO600
Spezifikationen von GEO600
| Parameter | Wert |
|---|---|
| Armlänge | 2 x 600 m |
| Lage der Arme | NNW und ENE |
| Rohrdurchmesser | 60 cm |
| Lasertyp | Diodengepumpter Nd:YAG-Laser bei 1064 nm |
| Laserleistung | 30 W Ausgangsleistung bei 1064 nm (im Einmodenbetrieb) |
| Leistungsüberhöhung | 1000-fach |
| Optik | Quarzglasspiegel mit 18 cm Durchmesser und Strahlteiler mit 26 cm Durchmesser |
| Signalüberhöhung | 10-fach |
| Frequenzbereich | 50 Hz bis 6 kHz |
| Vakuum | Druck ~ 10 -8 mbar |
| Empfindlichkeit |
hängt von der Bandbreite ab:
h ~ 10 -20 bis 10 -21 (for pulsförmige Signale) h ~ 10 -26 (für Dauersignale und 1 Jahr Integrationszeit) |
Parameter
Wert
Armlänge
2 x 600 m
Lage der Arme
NNW und ENE
Rohrdurchmesser
60 cm
Lasertyp
Diodengepumpter Nd:YAG-Laser bei 1064 nm
Laserleistung
30 W Ausgangsleistung bei 1064 nm (im Einmodenbetrieb)
Leistungsüberhöhung
1000-fach
Optik
Quarzglasspiegel mit 18 cm Durchmesser und Strahlteiler mit 26 cm Durchmesser
Signalüberhöhung
10-fach
Frequenzbereich
50 Hz bis 6 kHz
Vakuum
Druck ~ 10-8 mbar
Empfindlichkeit
hängt von der Bandbreite ab:
h ~ 10-20 bis 10-21 (for pulsförmige Signale)
h ~ 10-26 (für Dauersignale und 1 Jahr Integrationszeit)
h ~ 10-20 bis 10-21 (for pulsförmige Signale)
h ~ 10-26 (für Dauersignale und 1 Jahr Integrationszeit)
Technik-Schlaglichter

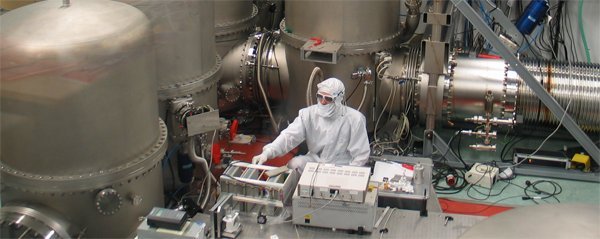

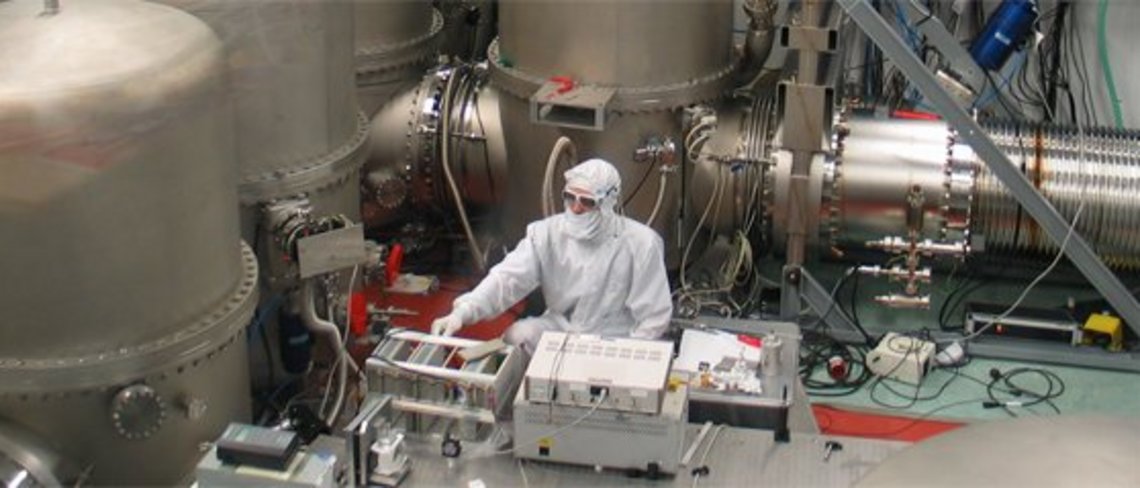

Reinraum
Der Umgang mit Optik hoher Qualität erfordert Reinraumanlagen, um zu verhindern, dass selbst mikroskopische Staubpartikel in das System eindringen. Diese Staubpartikel würden sich auf der Spiegeloberfläche niederlassen und von der intensiven Laserstrahlung von ca. 3 kW/cm2 eingebrannt werden. Da der Umgang mit Optik hoher Qualität üblicherweise in der Nähe von und in den Tanks selbst stattfindet, müssen diese Tanks von Reinraumqualität sein.
